考慮到生產過程中有粉塵，需對匯集后出外墻的管道中的廢氣進行預處理；通過初效過濾器（G4）及中效過濾器（F8）作為過濾裝置，預處理后進入排風總管其作用是去除殘留在廢氣中的顆粒物，保護后續回收裝置的正常運行。
（2）有機廢氣凈化系統

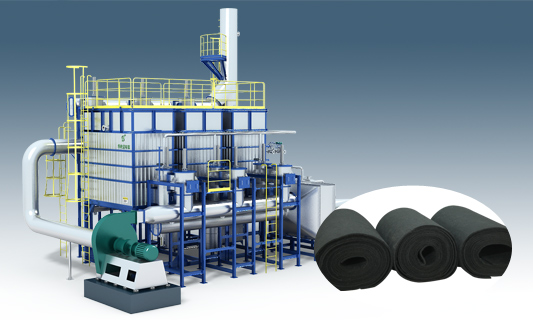

本項目采用“收集+預處理+活性炭吸附、脫附裝置處理+催化燃燒”主要包括以下兩個部分： 1）經過預處理后的廢氣，經活性炭吸附系統處理后通過排氣筒高空排放。 2）活性炭飽和后利用熱空氣進行脫附，脫附后氣體經過催化氧化系統進行進一步處理凈化后排放。

活性炭工作原理分二分部，一是吸附，二是脫附_


吸炭脫附流程、吸收氣體流程、控制系統
1.廢氣收集系統：待處理廢氣由收集風管收集后排至廢氣處理裝置進行處理。
2. 顆粒物去除段：從室內排至室外的排風管道首_入初效過濾器對粉塵進行過濾，不經過預處理，直接送入活性炭箱吸附易造成活性炭堵塞，影響其吸附能力，故要通過干式初效過濾箱來去除這些成分。
3.活性炭吸附段：經過預處理后的廢氣進入活性炭吸附箱，氣體進入吸附箱后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風管接入下_處理設備。
4. 脫附氣體流程：當吸附床吸附飽和后，可啟動脫附風機對該吸附床脫附，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在紅外熱器的作用下，使氣體溫度提高到 300℃左右，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為 CO 2和 H 2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體分兩部分：一部分直接進入下_處理設備；另一部分進入吸附床對活性炭進行脫附。當脫附溫度過高時可啟動補冷風機進行補冷，使脫附氣體溫度穩定在一個合適的范圍內?；钚蕴课酱矁?nèi)溫度_過報警值，自動啟用火災應急自動噴淋系統。
5. 吸收氣體流程：經活性炭凈化后的氣體和催化燃燒爐處理后的氣體，高空排放。
6. 控制系統：控制系統對系統中的風機、預熱器、溫度、電動閥門進行控制。當系統溫度達到預定的催化溫度時，系統自動停止預熱器的加熱，當溫度不夠時，系統又重新啟動預熱器，使催化溫度維持在一個適當?shù)姆秶划敶呋驳臏囟冗^高時，開啟補冷風閥，向催化床系統內補充新鮮空氣，可有效地控制催化床的溫度，防止催化床的溫度過高。此外，系統中還有防火閥，可有效地防止火焰回串。當活性碳吸附床脫附時溫度過高時，自動啟用補冷風機降低系統溫度，溫度_過報警值，自動開啟火災應急自動噴淋系統，確保系統安全，整個系統采用 PLC自動控制。
7.活性炭吸附管設備內壁采用雙層碳鋼外殼，鋼板厚度3.0mm，保溫厚50mm，法蘭有連接的地方采用氟膠墊防腐。
　　活性炭是一類有著強力吸附性質的物質，它的結構特性，讓活性炭能夠進行較為高質量的吸收，并且吸收的量也是非常巨大的。在我們的生活中，我們也是會經常使用這類物質，進行氣體的吸收。所以在工業中進行廢氣吸收，也是有著活性炭的利用，活性碳吸脫附催化燃燒這一技術，便是大大發揮出了活性炭的性質。
　
1、吸附:有機廢氣經過濾器除去固體顆粒物質，由上而下進入吸附罐，有機物被活性炭捕集、吸附并濃縮，凈化的空氣從罐體下部經主風機排入大氣。
　　2、解吸:當活性炭吸附有機物達到飽和狀態后，停止吸入有機廢氣。通過活性炭床向上送入蒸汽進行吹脫，將有機物自活性炭中逐出，即解吸。罐中活性炭恢復其活性，即_。
3、熱風干燥及冷卻:用蒸汽解吸后的活性炭層中，約留有80～90%的蒸汽凝液，填充了活性炭內孔，從而降低了炭層的活性。因此，通入熱空氣對炭層進行干燥。然后關閉蒸汽閥門，再通入常溫空氣，冷卻至25℃左右，活性炭恢復如初，以備再循環使用。

1、 吸附-催化燃燒法原理
催化燃燒法：VOC-CH 型有機氣體催化凈化裝置，是利用催化劑使有害氣體中的可燃組分在較低的溫度下氧化分解的凈化方法。對于 CnHm 和有機溶劑蒸汽氧化分解生成CO2和H2O并釋放出大量熱量。
活性炭脫附出來的高濃度、小風量、高溫度的有機廢氣經阻火除塵器過濾后，進入特制的板式熱交換器，和催化反應后的高溫氣體進行能量間接交換，此時廢氣源的溫度得到一次提升；具有_溫度的氣體進入預熱器，進行二次的溫度提升；之后進入_催化反應，此時有機廢氣在低溫下部份分解，并釋放出能量，對廢氣源進行直接加熱，將氣體溫度提高到催化反應的理想溫度；經溫度檢測系統檢測，溫度符合催化反應的溫度要求，進入催化燃燒室，有機氣體得到分解，同時釋放出大量的熱量；凈化后的氣體通過熱交換器將熱能轉換給出冷氣流，降溫后氣體由引風機排空。
有機物利用自身氧化燃燒釋放出的熱量維持自燃，如果脫附廢氣濃度足夠高，CO 正常使用需要很少的電功率甚至不需要電功率加熱，做到真正的節能、環保，同時，整套裝置安全、可靠、無_二次污染。
 2、 處理工藝流程
根據行業要求及減少用戶投資成本、運行維護費用，擬采用濕法除塵、干式過濾、活性炭吸附、催化燃燒脫附的方式對噴漆房污染綜合治理，其中吸附濃縮 環保，同時，整套裝置安全、可靠、無_二次污染。

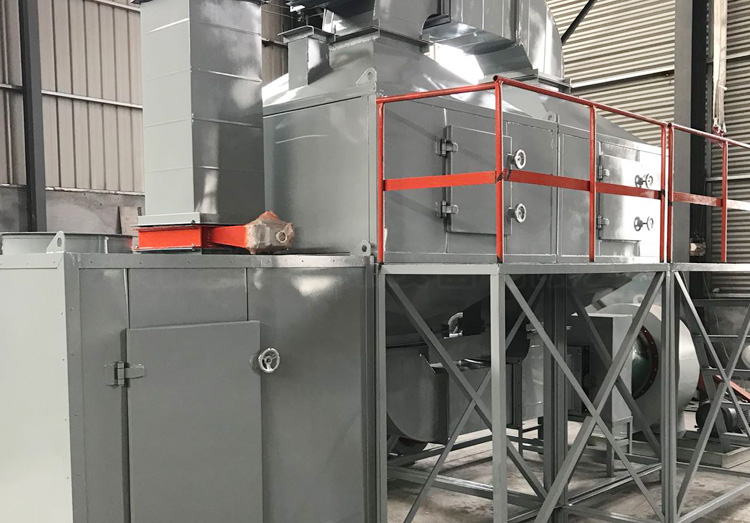

本處理裝置工藝采用濕法除塵+干式過濾＋吸附＋催化凈化裝置，工作方式為：一個濕式除塵塔+干式過濾器＋若干個吸附床，經過除塵過濾去除漆霧后，有機廢氣進入吸附床中進行吸附工作，凈化后的氣體由風機排入排氣筒達標排放。日常工作時吸附床中一個進行脫附_工作，其余進行吸附工作。脫附時啟動催化燃燒器中的電預熱器，待溫度達到起燃溫度時，由脫附風機和補冷風機補入系統中的冷風，經混合后調到適當溫度（140℃，其中廢氣中有機成分沸點：甲苯110.6℃，二甲苯138-144℃）后送入吸附床進行脫附操作，吹脫出的高濃度有機廢氣（可濃縮10-20倍）與燃燒后的熱廢氣在熱交換器中進行熱交換得到預熱后送入燃燒室，在燃燒室中升到起燃溫度后由催化劑將有機物氧化分解為無害的CO2和H2O。燃燒后的廢氣經脫附出的氣體熱交換溫度降低至180-200℃后用于脫附，多余廢氣排入排氣筒。
由多個吸附床輪流進行吸附和脫附_，吸附與脫附之間切換，連續運行（工作時間可根據企業生產情況調節）。本工程設計廢氣濃度100ppm，濃縮后有機 廢氣濃度可達到5000mg/m3以上，在燃燒器啟動通過電加熱升溫至起燃溫度后，可維持自燃。
氣體進口處設一直排口，裝有電動閥門控制，在設備不工作時，直排口始終打開，當吸附裝置風機出現故障時，直排閥門自動打開，進行檢修作業。脫附_采用催化凈化裝置，裝置進出口均安裝阻火器，整個系統采用PLC 控制。
